Einschub Universal

PATURA Einschübe für Fressgitter und Stallabtrennungen

Mit den Patura Einschüben montieren Sie Fressgitter und Stallabtrennungen flexibel, stabil und passend zu Ihrer individuellen Stallplanung. Die massiven Einschubrohre werden in die oberen und unteren Grundrohre des jeweiligen Gitterelements eingeschoben und ermöglichen die sichere Befestigung an Pfosten, Wänden oder weiteren Gitterelementen.

Die Einschübe haben einen Außendurchmesser von 51 mm und eine Länge von 30 cm. Sie gleichen Längendifferenzen aus, ermöglichen eine stabile Fixierung und können – abhängig von der Ausführung – auch zur Verbindung von zwei Gitterelementen eingesetzt werden.

Ob Pfosten-, Wand-, Trägerrohr- oder Schellenmontage: Patura bietet unterschiedliche Einschübe für nahezu jede typische Einbausituation im Stall.

Ihre Vorteile auf einen Blick:

• Flexible Befestigung von Patura Fressgittern und Stallabtrennungen
• Geeignet beispielsweise für die Patura Abtrennung V für Bullen
• Massive Einschubrohre mit 51 mm Außendurchmesser
• 30 cm Länge
• Zum Ausgleich von Längendifferenzen
• Für Wand-, Pfosten- und Trägerrohrmontage
• Varianten für ein oder zwei Gitterelemente
• Winklige Ausführung für individuelle Einbausituationen
• Spezial-Einschub mit M22-Augenschraube zur Feinjustierung
• Schellen-Einschübe für die direkte Montage an glatten Standpfosten
• Große Auswahl für individuelle Stallkonstruktionen

Patura Einschübe – welche Variante brauche ich?

Der entscheidende Unterschied zwischen den Ausführungen ist die Art der Befestigung und die Frage, ob ein oder zwei Gitterelemente angeschlossen werden sollen.

1. Standard-Einschübe – klassische Befestigung an Wand oder Pfosten

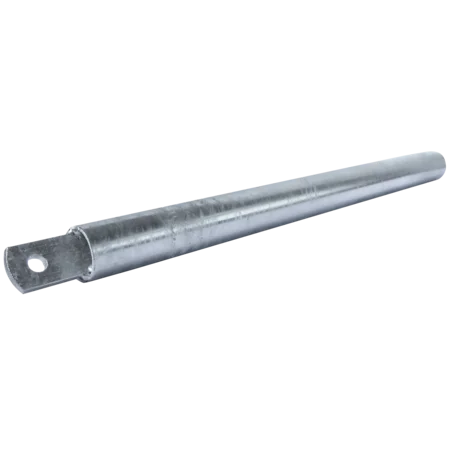

Die Standard-Einschübe besitzen eine flache, gebohrte Befestigungslasche. Dadurch können sie direkt mit entsprechenden Wandhalterungen oder Pfostenlaschen verschraubt werden.

Art. 334408 – Standard einfach

Der Art. 334408 ist die klassische Lösung für die Befestigung eines Gitterelements. Er eignet sich insbesondere für:

• Anschluss eines Fressgitters oder einer Abtrennung an einen Pfosten
• Wandbefestigung
• gerade Befestigungen
• einzelne Gitterelemente

Art. 334410 – Standard winklig

Der Art. 334410 verfügt über eine abgewinkelte Befestigungslasche. Dadurch kann das angeschlossene Gitter leicht schräg montiert werden.Besonders interessant ist diese Variante für Fressgitter, wenn eine bestimmte Einbaugeometrie bzw. ein leicht abweichender Montagewinkel benötigt wird.

Art. 334409 – Standard doppelt

Der Art. 334409 ist für die Befestigung bzw. Verbindung von zwei aneinandergrenzenden Gitterelementen vorgesehen. Damit eignet er sich beispielsweise für:

• durchgehende Gitterreihen
• gemeinsame Befestigung zweier Gitter
• Verbindungs- und Schließstellen
• Stallabtrennungen mit mehreren Gitterelementen

2. Compact-Einschübe – direkte Wand- oder Trägerrohrmontage

Die Compact-Einschübe kombinieren den Einschub direkt mit einem Wand- bzw. Trägerrohrhalter. Dadurch kann bei einzelnen Gitterelementen auf einen zusätzlichen Wandwinkel verzichtet werden.

Sie sind besonders praktisch, wenn das Gitter direkt an einer Wand oder an einem quadratischen Trägerrohr mit 60 × 60 mm befestigt werden soll.

Art. 334406 – Compact einfach

Der Art. 334406 ist für die direkte Befestigung eines Gitterelements an einer Wand oder an einem quadratischen Trägerrohr 60 × 60 mm vorgesehen. Vorteil: Der Wand- bzw. Trägerrohrhalter ist bereits integriert. Dadurch entfällt bei einem einzelnen Gitterelement die Notwendigkeit eines separaten Wandwinkels.
Geeignet für:

• direkte Wandmontage
• Montage an 60 × 60 mm Trägerrohren
• einzelne Fressgitter
• einzelne Stallabtrennungen
• platzsparende Befestigungslösungen

Art. 334407 – Compact doppelt

Der Art. 334407 nimmt die Enden von zwei aneinandergrenzenden Gitterelementen gleichzeitig auf. Er wird eingesetzt, wenn zwei Gitter an einer Wand oder an einem 60 × 60 mm Trägerrohr zusammentreffen.
Geeignet für:

• zwei angrenzende Gitterelemente
• durchgehende Gitterreihen
• gemeinsame Befestigung an Wand oder Trägerrohr
• Stallabtrennungen mit mehreren Elementen

3. Schellen-Einschübe – direkte Pfostenmontage

Die Schellen-Einschübe sind besonders praktisch für die direkte Befestigung an glatten Standpfosten. Die passende Pfostenschelle ist bereits fest mit dem Einschub verbunden.

Dadurch kann das Gitter direkt am Pfosten aufgeschoben und sicher festgeklemmt werden – ohne zusätzliche Anschraublaschen.

Art. 334420 – Schelle 76 einfach

Für den Anschluss eines Gitterelements an einen 76-mm-Pfosten (2 ½").

Art. 334421 – Schelle 76 doppelt

Für den Anschluss von zwei Gitterelementen an einem 76-mm-Pfosten (2 ½").

Art. 334422 – Schelle 102 einfach

Für den Anschluss eines Gitterelements an einen massiven 102-mm-Pfosten (3 ½").

Art. 334423 – Schelle 102 doppelt

Für den Anschluss von zwei Gitterelementen an einem massiven 102-mm-Pfosten (3 ½").

Wichtig: Wählen Sie die Schellen-Ausführung passend zum tatsächlichen Durchmesser Ihres Standpfostens.

4. Spezial-Einschub – exakte Feinjustierung mit Augenschraube

Art. 334411 – Einschub mit Augenschraube

Der Art. 334411 ist die richtige Wahl, wenn ein Gitterelement im Stall besonders exakt ausgerichtet werden soll. Das Modell besitzt ein verstellbares M22-Gewinde mit Auge. Damit können Fressgitter und Stallabtrennungen in ihrer Position fein angepasst werden.
Das ist besonders hilfreich, wenn:

• bauliche Toleranzen ausgeglichen werden müssen,
• ein Gitter nicht exakt gerade ausgerichtet ist,
• leichte Schrägstellungen korrigiert werden sollen,
• die Position des Gitterelements exakt angepasst werden muss.

Der Einschub ermöglicht damit eine besonders flexible Feinjustierung bei der Stallmontage.

So finden Sie schnell den richtigen Einschub

1. Wo soll das Gitter befestigt werden?

• Wand oder klassische Pfostenlasche → Standard-Einschub
• Wand oder 60 × 60 mm Trägerrohr → Compact-Einschub
• Glatter 76-mm-Pfosten → Schellen-Einschub 76
• Glatter 102-mm-Pfosten → Schellen-Einschub 102
• Exakte Ausrichtung oder Feinjustierung erforderlich → Art. 334411 mit Augenschraube

2. Wie viele Gitter treffen an der Befestigungsstelle zusammen?

• Ein Gitterelement → einfache Ausführung
• Zwei Gitterelemente → doppelte Ausführung

3. Wird eine schräge Montage benötigt?

Dann ist der winklige Standard-Einschub Art. 334410 die passende Variante.

Technische Basis der Patura Einschübe

Die Einschubrohre besitzen einen Außendurchmesser von 51 mm und eine Länge von 30 cm. Sie werden in die oberen und unteren Grundrohre des jeweiligen Gitterelements eingeschoben.

Damit ermöglichen sie eine flexible Verbindung und Befestigung von Patura Gitterelementen und helfen dabei, Längendifferenzen bei der Stallmontage auszugleichen.

Die unterschiedlichen Befestigungslösungen machen das System besonders flexibel – von der klassischen Verschraubung bis zur direkten Pfostenmontage mit integrierter Schelle.

FAQ zu Patura Einschüben

Wofür werden Patura Einschübe benötigt?

Patura Einschübe dienen zur Befestigung und Verbindung von Fressgittern und Stallabtrennungen. Sie werden in die oberen und unteren Grundrohre des Gitterelements eingeschoben.

Welchen Durchmesser haben die Einschubrohre?

Die Einschubrohre haben einen Außendurchmesser von 51 mm und eine Länge von 30 cm.

Was ist der Unterschied zwischen einfachen und doppelten Einschüben?

Einfache Einschübe sind für ein Gitterelement vorgesehen. Doppelte Einschübe können die Enden von zwei Gitterelementen an einer gemeinsamen Befestigungsstelle aufnehmen.

Wofür sind Compact-Einschübe gedacht?

Compact-Einschübe ermöglichen eine direkte Wand- oder Trägerrohrmontage. Der Art. 334406 ist für ein Gitter an einer Wand oder einem quadratischen 60 × 60 mm Trägerrohr vorgesehen. Art. 334407 nimmt zwei angrenzende Gitter auf.

Welche Einschübe passen zu einem 76-mm-Pfosten?

Für einen 76-mm-Pfosten (2 ½") verwenden Sie Art. 334420 für ein Gitter oder Art. 334421 für zwei Gitter.

Welche Einschübe passen zu einem 102-mm-Pfosten?

Für einen 102-mm-Pfosten (3 ½") verwenden Sie Art. 334422 für ein Gitter oder Art. 334423 für zwei Gitter.

Was ist ein Schellen-Einschub?

Bei einem Schellen-Einschub ist die passende Pfostenschelle bereits integriert. Dadurch kann das Gitter direkt auf einen glatten Standpfosten aufgeschoben und befestigt werden.

Wofür eignet sich der Einschub Art. 334411?

Der Art. 334411 mit M22-Augenschraube wird zur Feinjustierung und exakten Ausrichtung von Fressgittern und Stallabtrennungen eingesetzt. Er eignet sich insbesondere zum Ausgleich von Toleranzen und leichten Schrägstellungen.

Sind Patura Einschübe für die Abtrennung V für Bullen geeignet?

Ja. Die Einschübe können unter anderem zur Montage von Patura Stallabtrennungen wie der Abtrennung V für Bullen eingesetzt werden. Welche Variante benötigt wird, hängt von der gewünschten Befestigungsart und der Anzahl der an der Stelle zusammentreffenden Gitterelemente ab.

Patura Einschübe für eine flexible Stallmontage

Mit den verschiedenen Patura Einschüben für Fressgitter und Stallabtrennungen können Sie Ihre Stallkonstruktion passend zu den vorhandenen baulichen Gegebenheiten planen. Ob klassische Wand- und Pfostenbefestigung, direkte Montage an einem 60 × 60 mm Trägerrohr, Schellenmontage an 76- oder 102-mm-Pfosten oder präzise Feinjustierung – für die unterschiedlichen Einbausituationen steht die passende Ausführung zur Verfügung.

Wählen Sie zunächst Befestigungsart und Pfostengröße und anschließend zwischen einfacher oder doppelter Ausführung. So finden Sie schnell den passenden Patura Einschub für Ihr Gitterelement.
