Grundteil R5-Serie

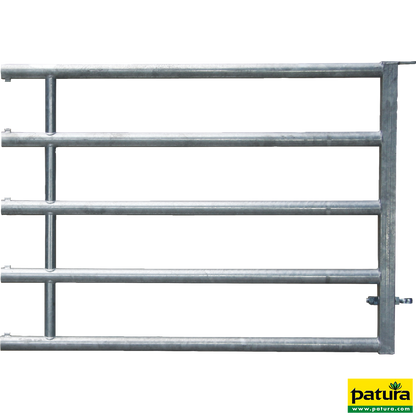

PATURA Grundteil R5 – robuste Stallabtrennung mit erhöhtem Ausbrechschutz

Die Patura Grundteile der Serie R5 bilden die stabile Basis für ausziehbare Stall- und Weideabtrennungen, Trennwände, Tore und Durchgänge. In Kombination mit einem passenden R5-Einschubteil entsteht eine flexible Abtrennung, die sich exakt an die vorhandene Montagelänge zwischen Pfosten oder Wänden anpassen lässt.

Der entscheidende Unterschied zur R4-Serie: Die R5-Abtrennung besitzt 5 horizontale Streben und einen besonders kleinen lichten Rohrabstand von 20 cm. Dadurch eignet sie sich insbesondere für Bereiche, in denen ein erhöhter Ausbrechschutz erforderlich ist und verhindert werden soll, dass Tiere ihren Kopf durch die Streben stecken.

Ihre Vorteile auf einen Blick:

• Erhöhter Ausbrechschutz: 5 horizontale Streben und nur 20 cm lichter Rohrabstand.
• Für Rinder und Pferde: Geeignet für Milchvieh, Mutterkühe, Jungvieh
• Flexible Längenanpassung: In Kombination mit einem R5-Einschubteil auf die benötigte Montagelänge einstellbar.
• Robuste Konstruktion: Feuerverzinktes Stahlrohr für den anspruchsvollen Stall- und Weideeinsatz.
• 115 cm Bauhöhe: Für stabile Stall- und Buchtentrennungen.
• Vielseitig kombinierbar: Mit Standard-Einschubteilen sowie Ausführungen mit Personen- oder Kälberschlupf.
• Für kurze und lange Distanzen: Grundteile von 0,32 bis 5,61 m erhältlich.
• Sicher fixierbar: Einschubteil wird über integrierte Klemmschrauben arretiert.

Wofür wird ein Patura Grundteil R5 benötigt?

Das R5 Grundteil ist die stabile Aufnahme für ein passendes R5 Einschubteil. Zusammen bilden beide Komponenten eine ausziehbare Stall- oder Weideabtrennung. Das System eignet sich beispielsweise für:

• Stallabtrennungen für Milchkühe und Mutterkühe
• Jungviehbereiche
• Abtrennungen für Mastbullen
• Laufgänge und Buchten
• Tore und Durchgänge
• Bereiche mit erhöhtem Ausbrechschutz

Das R5-System ist insbesondere dann interessant, wenn ein kleinerer Rohrabstand als bei der R4-Serie gewünscht wird.

R5 oder R4 – wann ist das R5 Grundteil die passende Wahl?

Der wichtigste konstruktive Unterschied liegt im Abstand zwischen den horizontalen Streben:
Durch die fünf Streben und den 20 cm großen lichten Rohrabstand ist das R5-System besonders für Tierbereiche geeignet, in denen ein engeres Gitter gewünscht wird.

Grundteil + Einschubteil = flexible R5 Abtrennung

Das Grundteil allein bildet noch keine vollständige Abtrennung. Es dient als Aufnahme für ein passendes R5-Einschubteil.
Je nach gewünschtem Einsatzzweck können unterschiedliche Einschubteile verwendet werden, beispielsweise:

• Standard-Einschubteil
• Einschubteil mit Personenschlupf
• Einschubteil mit Kälberschlupf

Das Einschubteil wird in das Grundteil eingeschoben und anschließend mit den vorhandenen Klemmschrauben sicher fixiert.

Dadurch kann die fertige Abtrennung flexibel an die lichte Weite zwischen zwei Pfosten oder Wänden angepasst werden.

Welche R5 Grundteil-Länge brauche ich?

Die R5-Grundteile unterscheiden sich hinsichtlich ihrer Baulänge und des Eigengewichts. Konstruktion, Bauhöhe und Strebenanzahl sind bei den Varianten grundsätzlich gleich.

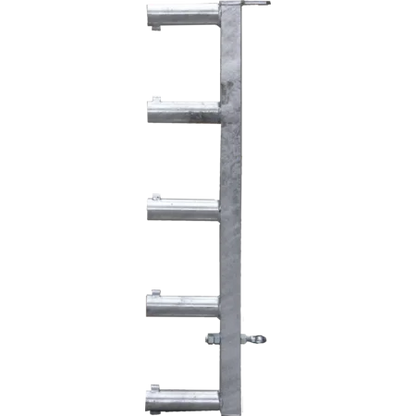

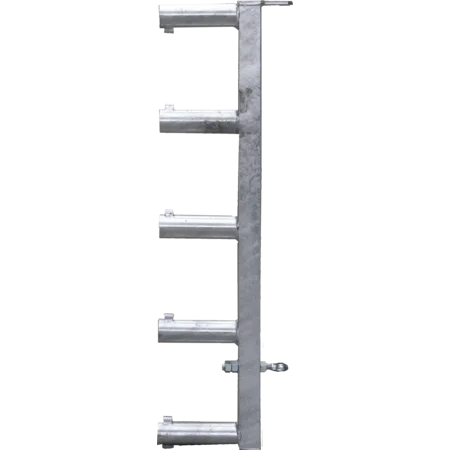

R5 Grundteil 0,32 m – Art. 323158

Das 0,32 m kurze Grundteil ist speziell für sehr kurze Montagelängen und enge Zwischenräume geeignet. Es kommt zum Einsatz, wenn ein längeres Grundteil nicht in den vorhandenen Einbaubereich passt.

In Kombination mit einem entsprechend angepassten beziehungsweise gekürzten Einschubteil können auch kurze Distanzen innerhalb des R5-Systems geschlossen werden.

Gewicht: ca. 9,0 kg

R5 Grundteil 1,11 m – Art. 323160

Das 1,11 m lange Grundteil eignet sich für entsprechend größere Abtrennungen und wiegt ca. 30 kg.

Gewicht: ca. 30,0 kg

R5 Grundteil 1,61 m – Art. 323161

Mit einer Länge von 1,61 m und einem Gewicht von ca. 39 kg bildet diese Variante die Basis für entsprechend dimensionierte R5-Abtrennungen.

Gewicht: ca. 39,0 kg

R5 Grundteil 2,61 m – Art. 323162

Das 2,61 m lange Grundteil wiegt ca. 57 kg und eignet sich für größere Stall- und Weidebereiche.

Gewicht: ca. 57,0 kg

R5 Grundteil 3,61 m – Art. 323163

Mit 3,61 m Länge und ca. 82 kg Eigengewicht ist diese Variante für entsprechend lange R5-Abtrennungen vorgesehen.

Gewicht: ca. 82,0 kg

R5 Grundteil 4,61 m – Art. 323164

Das 4,61 m lange Grundteil wiegt ca. 98 kg und eignet sich für besonders große Abtrennungen.

Gewicht: ca. 98,0 kg

R5 Grundteil 5,61 m – Art. 323165

Das längste R5-Grundteil besitzt eine Länge von 5,61 m und wiegt ca. 114 kg. Es bildet die Basis für entsprechend große Stall- und Weideabtrennungen.

Gewicht: ca. 114,0 kg

Wichtig: Mindestens 40 cm Überlappung einhalten

Für eine stabile Verbindung muss das R5-Einschubteil im montierten Zustand mindestens 40 cm in das Grundteil eingeschoben werden. Diese Überlappung ist bei der Planung der benötigten Montagelänge unbedingt zu berücksichtigen.

Ausnahme: Das besonders kurze 0,32-m-Grundteil ist für kurze Montagelängen vorgesehen.

Die Einschubteile können für die benötigte Montagelänge nach Bedarf gekürzt werden.

Planung der richtigen Montagelänge

Vor der Bestellung sollte die lichte Weite zwischen den Befestigungspunkten exakt ausgemessen werden. Anschließend wird das passende R5-Grundteil zusammen mit dem entsprechenden Einschubteil ausgewählt. Dabei gilt:

1. Vorhandene Montagelänge ausmessen.
2. Passende Grundteilgröße auswählen.
3. Mindestens 40 cm Überlappung zwischen Grund- und Einschubteil berücksichtigen.
4. Passendes R5-Einschubteil auswählen.
5. Einschubteil bei Bedarf auf die gewünschte Montagelänge kürzen.

So lässt sich die fertige Abtrennung exakt an die vorhandene Stallsituation anpassen.

Robuste R5 Stallabtrennung für anspruchsvolle Tierbereiche

Die Patura R5-Serie ist für den robusten Einsatz bei unterschiedlichen Tierarten konzipiert. Die feuerverzinkte Stahlkonstruktion, die Bauhöhe von 115 cm und die fünf horizontalen Streben schaffen eine stabile Basis für Stall- und Weideabtrennungen.

Der lichte Rohrabstand von 20 cm macht das R5-System besonders interessant für Bereiche, in denen ein engerer Strebenabstand und damit ein erhöhter Ausbrechschutz gewünscht wird.

Technische Daten der Patura R5 Grundteile:

System: Patura R5
Produktart: Grundteil für ausziehbare Stall- und Weideabtrennungen
Material: Stahlrohr
Oberfläche: feuerverzinkt
Bauhöhe: 115 cm
Horizontale Streben: 5
Lichter Rohrabstand: 20 cm
Grundrohr: Ø 60 mm
Einsatzbereiche: Rinder, Milchkühe, Mutterkühe, Jungvieh
Geeignet für: Stall, Laufgang, Bucht
Längen: 0,32 bis 5,61 m
Längenausgleich: über passendes R5-Einschubteil
Mindestüberlappung: 40 cm
Kurzausführung: 0,32 m für kurze Montagelängen

Kurz gesagt

Das Patura Grundteil R5 ist die robuste Basis für eine flexible Stall- und Weideabtrennung mit erhöhtem Ausbrechschutz. Durch die fünf horizontalen Streben und den 20 cm großen lichten Rohrabstand eignet sich das R5-System besonders für Tierbereiche, in denen ein engeres Gitter erforderlich ist.

Mit dem passenden R5-Einschubteil lässt sich die Abtrennung flexibel auf die vorhandene Montagelänge zwischen Wänden oder Pfosten anpassen.

Wichtig für die Planung: Das Grundteil wird mit einem passenden Einschubteil kombiniert. Zwischen Grundteil und Einschubteil müssen im montierten Zustand mindestens 40 cm Überlappung eingehalten werden.
