Einschubteil R5 Serie

PATURA R5 Einschubteile – flexible Stallabtrennungen, Tore und Sonderlösungen

Mit den Patura R5 Einschubteilen lassen sich gemeinsam mit einem passenden R5-Grundteil stabile und flexibel anpassbare Stallabtrennungen, Stalltore und funktionale Durchgänge realisieren. Das R5-System eignet sich insbesondere für den professionellen Stallbau für Milchkühe, Mutterkühe und Pferde.

Dank des bewährten Rohr-in-Rohr-Prinzips können die Einschubteile auf die benötigte Montagelänge eingestellt und bei Bedarf individuell gekürzt werden. So lassen sich Stallbereiche exakt an die vorhandenen baulichen Gegebenheiten anpassen.

Rohr-in-Rohr-System für flexible Montagelängen

Die R5-Einschubteile werden in das entsprechende Grundteil eingeschoben:

• R5-Grundteil: Außendurchmesser 60 mm
• R5-Einschubteil: Außendurchmesser 48 mm
• Erforderliche Überlappung: mindestens 40 cm

Ausnahme: Beim ultrakurzen Grundteil mit 0,32 m gelten abweichende Bedingungen.

Die ausreichende Überlappung von Grund- und Einschubteil ist für eine sichere und stabile Konstruktion entscheidend. Durch das teleskopierbare System können Abtrennungen und Tore passend zur jeweiligen Einbausituation geplant werden.

R5 Einschubteile für unterschiedliche Stallbau-Anwendungen

Je nach gewünschter Funktion stehen verschiedene Ausführungen zur Verfügung.

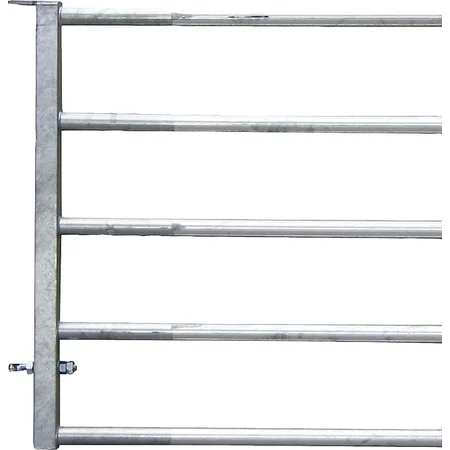

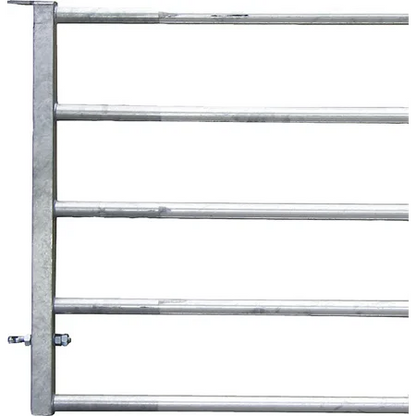

R5 Einschubteile für feste Abtrennungen

Die Abtrennungselemente eignen sich zum starren Unterteilen von Stallbereichen und Boxen.

1. Art. 323157: Einschubteil R4 Abtrennung, 1,11 m
2. Art. 323195: Einschubteil R4 Abtrennung, 1,71 m
3. Art. 323066: Einschubteil R4 Abtrennung, 2,61 m

Damit können beispielsweise Stallbereiche, Liegeboxen oder Laufbereiche flexibel voneinander getrennt werden.

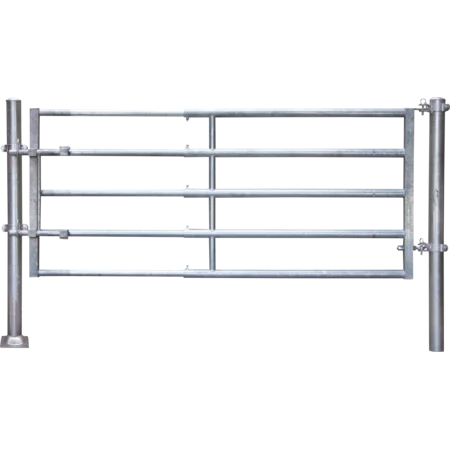

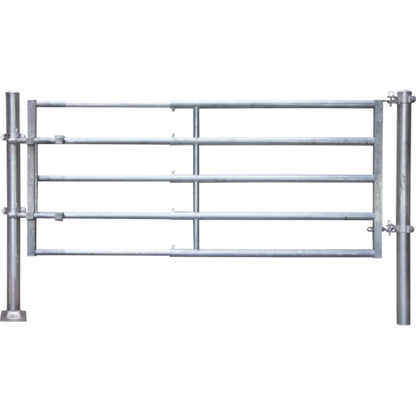

R5 Einschubteile für Tore

Für bewegliche Stallabtrennungen stehen R4-Einschubteile mit entsprechender Vorrichtung zur Verwendung als schwenkbares Stalltor zur Verfügung.

1. Art. 323180: Einschubteil R4 Tor, 1,05 m
2. Art. 323096: Einschubteil R4 Tor, 1,65 m
3. Art. 323065: Einschubteil R4 Tor, 2,55 m

Die unterschiedlichen Längen ermöglichen eine bedarfsgerechte Planung von Durchgängen und Toröffnungen innerhalb des Stalls.

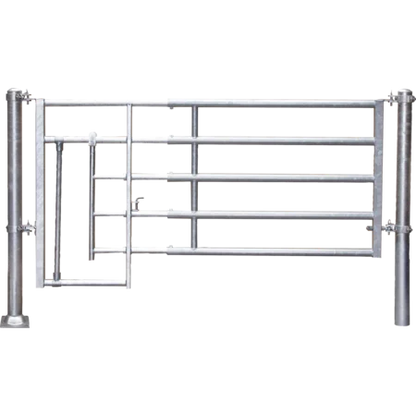

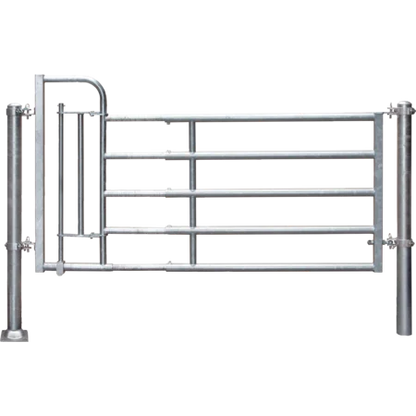

R5 Personenschlupf und Kälberschlupf

Für kontrollierte Durchgänge bietet das R5-System spezielle Schlupflösungen:

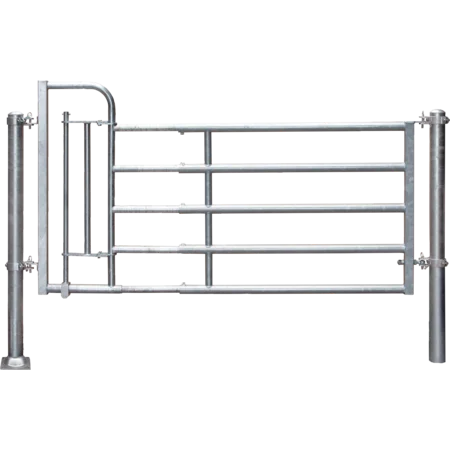

1. Art. 323055 – Personenschlupf: 1,86 m

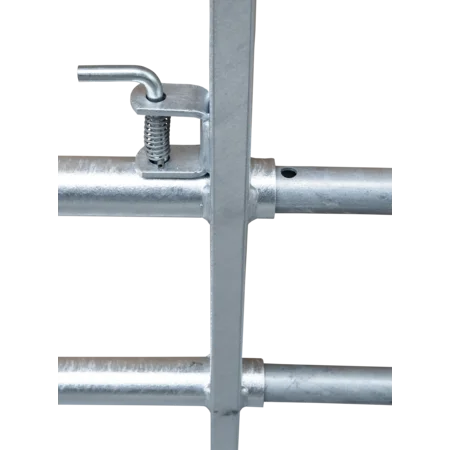

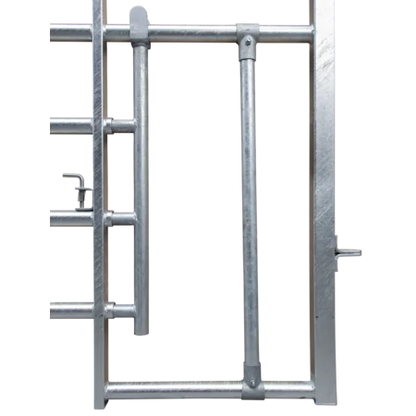

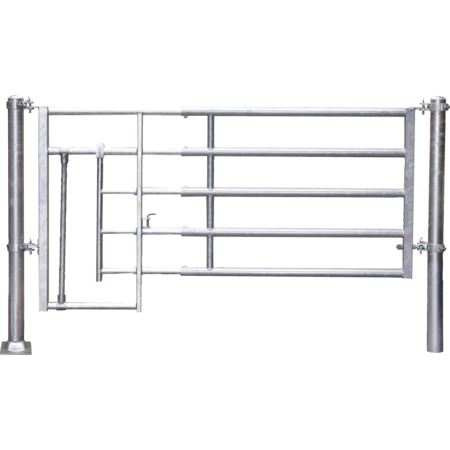

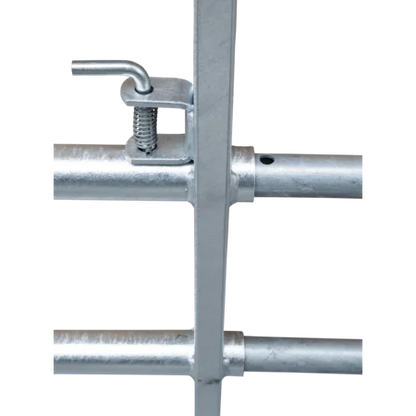

2. Art. 323069 – Kälberschlupf: 2,12 m

Der Personenschlupf ermöglicht den schnellen Wechsel zwischen Stallbereichen, ohne dass dafür ein komplettes Tor geöffnet werden muss.

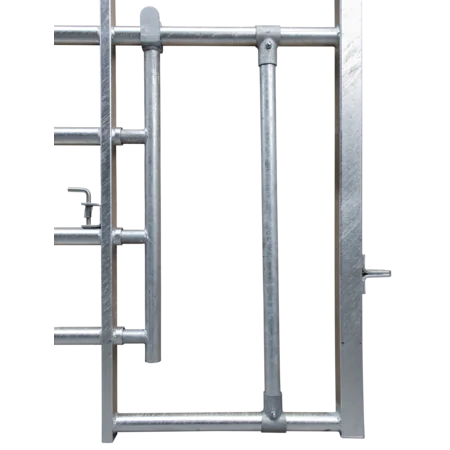

Der Kälberschlupf ist dagegen so ausgeführt, dass Kälber bestimmte Durchlässe passieren können, während ausgewachsene Kühe diese nicht nutzen können. Dadurch lässt sich der Zugang zwischen unterschiedlichen Stallbereichen gezielt steuern.

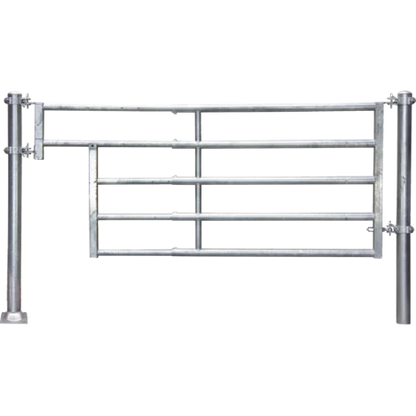

R5 Einschubteile für Tränken und Becken

Für die Integration von Wasserstellen in Stallabtrennungen stehen spezielle Elemente mit entsprechenden Aussparungen beziehungsweise Rahmenkonstruktionen zur Verfügung.

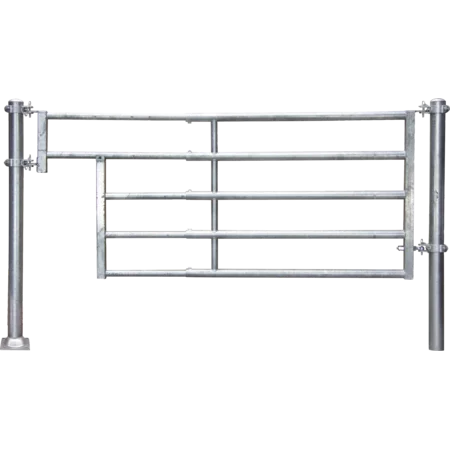

1. Art. 323067 – Tränke: 2,11 m

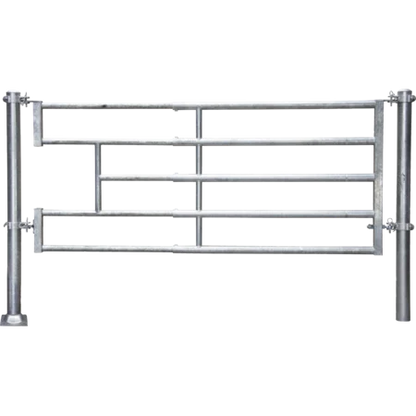

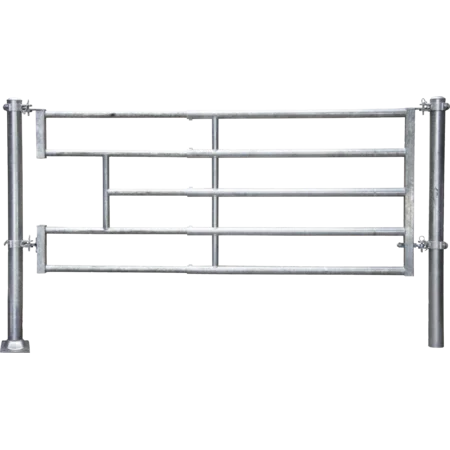

2. Art. 323068 – Becken: 2,11 m

Diese Lösungen ermöglichen die Integration einer Wasserstelle in die Stallabtrennung und können so ausgelegt werden, dass Tiere von unterschiedlichen Seiten Zugang zur Tränke erhalten.

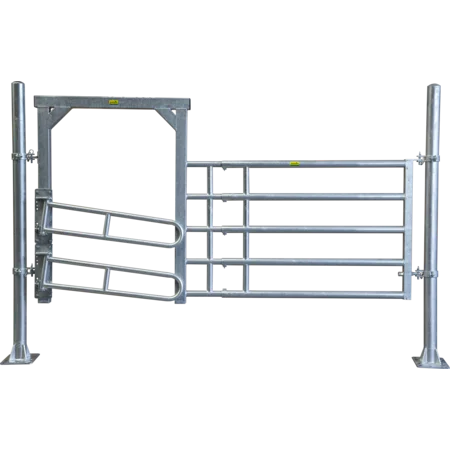

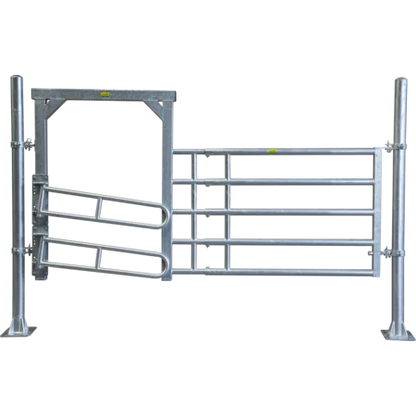

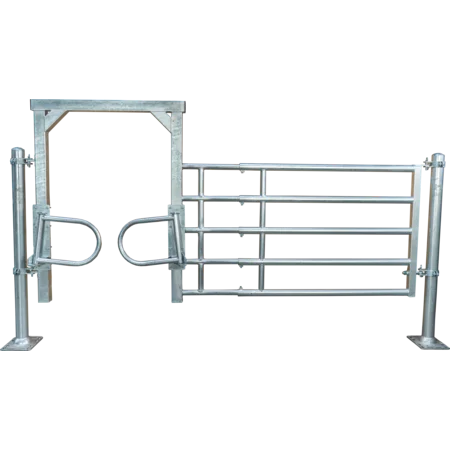

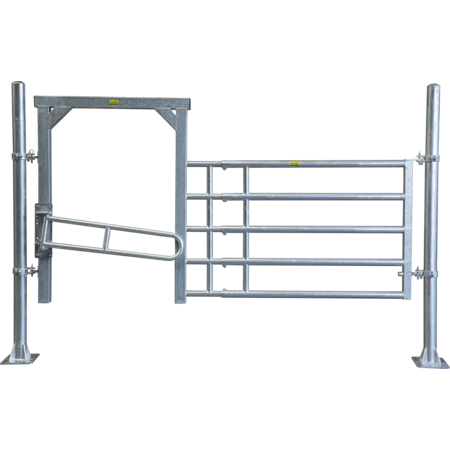

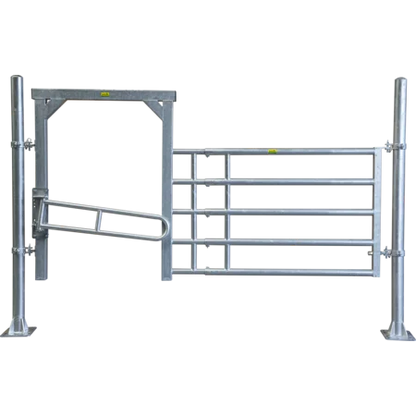

Sonderteile mit Rahmen und Tor RS

Für spezielle Anforderungen innerhalb des Laufstalls umfasst das R5-System außerdem Sonderlösungen mit Rahmen und Tor RS.
1. Art. 323127: Sonderausführung mit Rahmen/Tor-RS-System

2. Art. 323128: Sonderausführung mit Rahmen/Tor-RS-System

3. Art. 323137: Funktionales Sonderteil aus der R4-Rahmen- und Torserie


Diese Komponenten können unter anderem für kontrollierte Tierwege, Selektion, Einbahnführungen und Rücklaufschutz eingesetzt werden, beispielsweise im Umfeld automatisierter Melksysteme beziehungsweise Melkroboter.

Ihre Vorteile mit den Patura R5 Einschubteilen:

• Flexible Stallplanung: Montagelängen lassen sich über das Rohr-in-Rohr-System anpassen.
• Vielseitig einsetzbar: Abtrennungen, Tore, Personen- und Kälberschlupfe sowie Tränkenlösungen.
• Für den professionellen Stallbau: Geeignet für Anwendungen bei Milchvieh, Mutterkühen und Pferden.
• Individuell anpassbar: Einschubteile können bei Bedarf auf die erforderliche Länge gekürzt werden.
• Passend zum Patura R5-System: Kombination mit den entsprechenden R5-Grundteilen.
• Viele Funktionsvarianten: Vom einfachen Abtrennungselement bis zu Sonderlösungen für kontrollierte Tierwege.

Wichtig bei der Montage

Für eine stabile Verbindung muss zwischen R5-Grundteil und R5-Einschubteil eine Überlappung von mindestens 40 cm eingehalten werden. Eine Ausnahme bildet das ultrakurze R5-Grundteil mit 0,32 m.

Bitte wählen Sie das Einschubteil passend zur gewünschten Funktion und zum verwendeten R5-Grundteil aus. Einschubteil und Grundteil bilden gemeinsam die jeweilige Stallabtrennung beziehungsweise Torlösung.

Patura R5 Einschubteile für Stallbau flexibel einsetzen

Ob feste Stallabtrennung, schwenkbares Stalltor, Personenschlupf, Kälberschlupf, Tränkenelement oder Sonderlösung mit Tor RS – die Patura R5 Einschubteile ermöglichen eine modulare und anpassbare Gestaltung von Stallbereichen. Durch die unterschiedlichen Ausführungen und Längen lässt sich das R5-System gezielt an die jeweilige Stallplanung und Tierhaltung anpassen.
